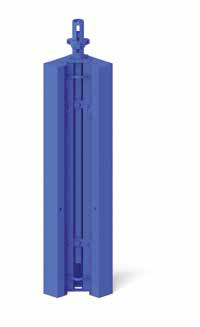

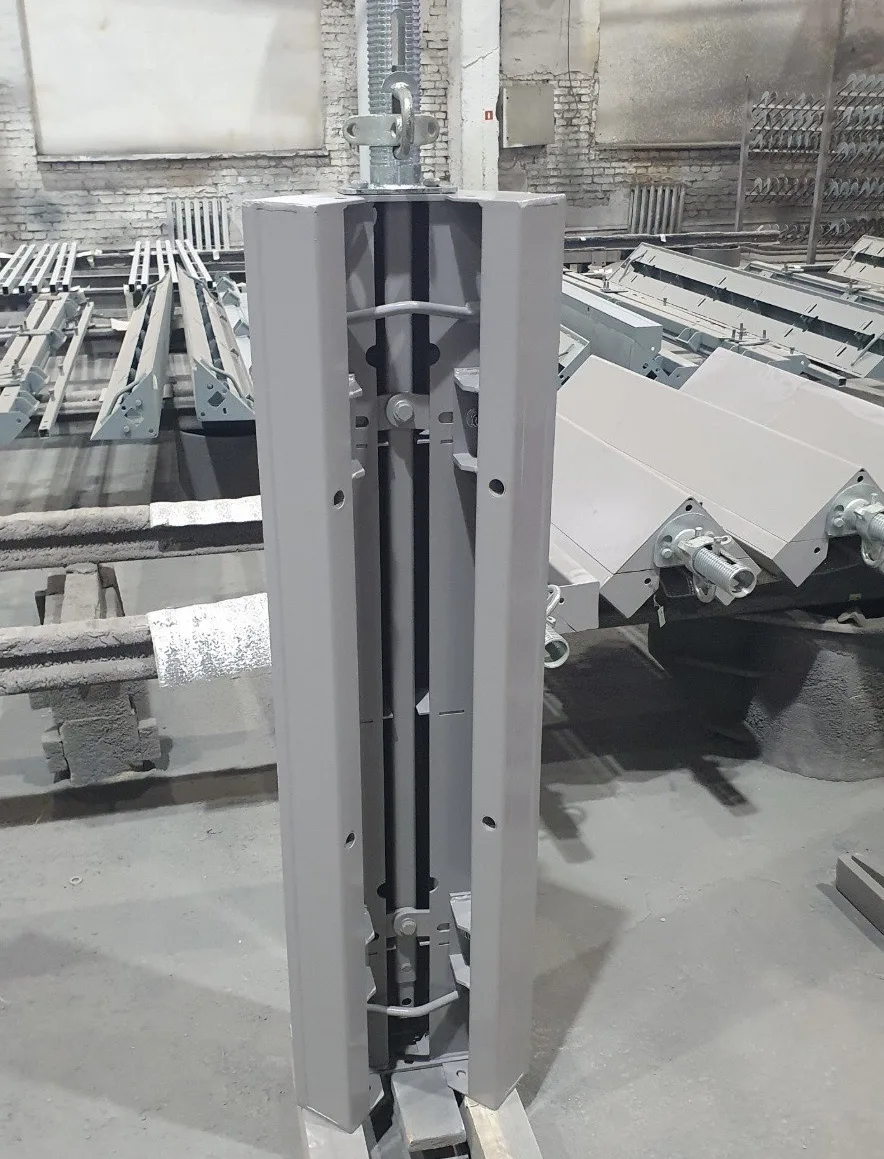

Щит угловой распалубочный 0,3*0,3*3,0м.
Распалубочные углы обеспечивают сокращение временных затрат, необходимых для установки, разборки опалубки.

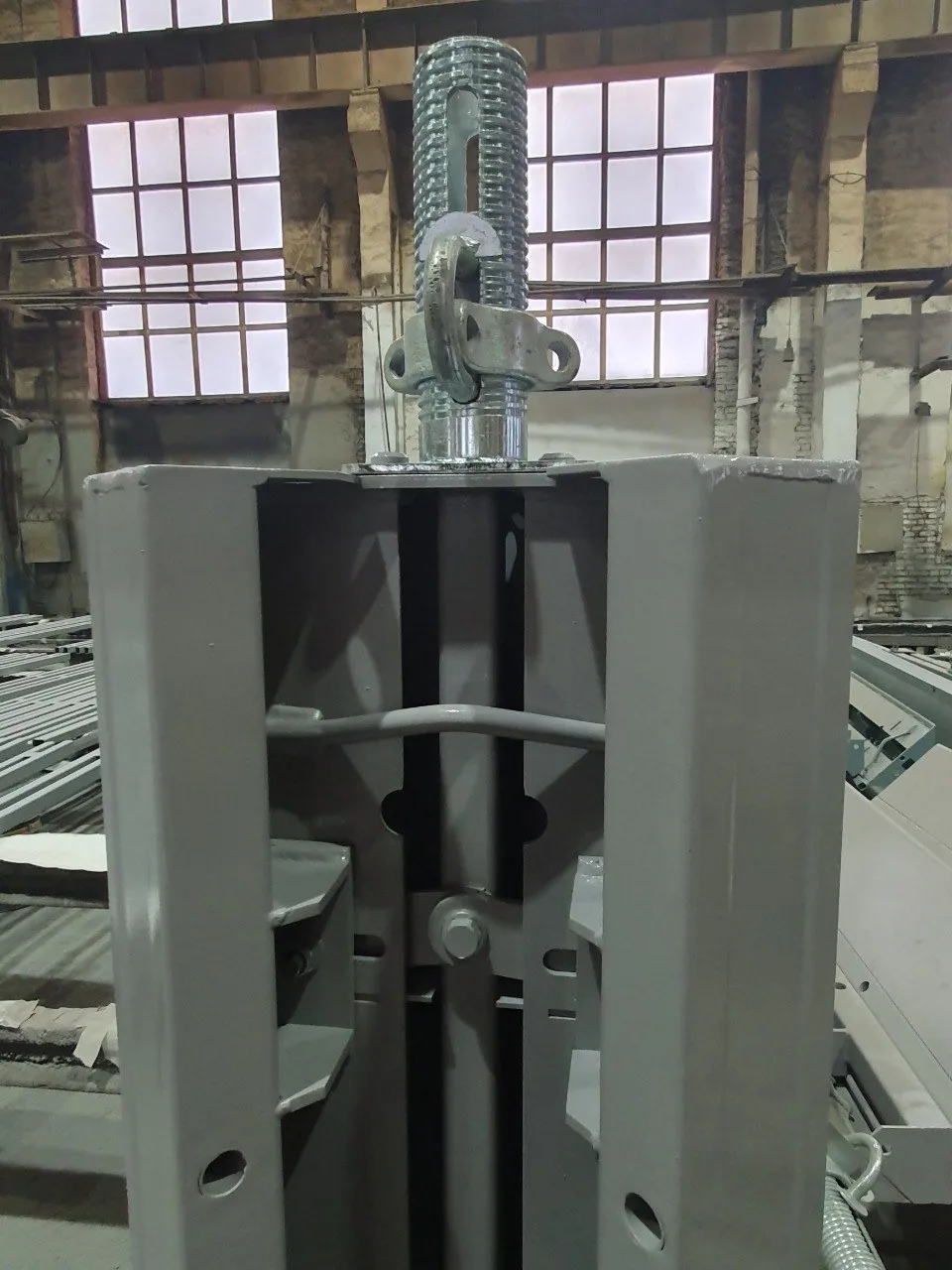

Для перевода щита из рабочего в монтажное положение и обратно используется съемный механизм. Он устанавливается в верхней части щита. В первом случае потребуется поворот гайки по часовой стрелке, во втором – против.
Угловой распалубочный щит дополняется отверстиями, предназначенными для монтажа стяжных винтов. Отверстия располагаются на балках изделия на равной высоте с линейным щитом.
Распалубочные угловые щиты предназначены для организации прямого угла в ограниченном пространстве.
Распалубочные углы обеспечивают сокращение временных затрат, необходимых для установки, разборки опалубки.
Для перевода щита из рабочего в монтажное положение и обратно используется съемный механизм. Он устанавливается в верхней части щита. В первом случае потребуется поворот гайки по часовой стрелке, во втором – против.
Угловой распалубочный щит дополняется отверстиями, предназначенными для монтажа стяжных винтов. Отверстия располагаются на балках изделия на равной высоте с линейным щитом.
Стальная крупнощитовая опалубка
Она имеет вид ровных гладких щитов, крепятся они болтами к каркасу. Такая опалубка сокращает срок строительства и в месте соединения элементов не пропускает бетон.
Параметры конструкции:
- Для возведения конструкции используется покрытая порошковой краской, сталь. Палуба выполняется из стального листа толщиной не менее 2 мм.
- Стальной профиль 12 см предназначен для возведения стен толщиной не более 70 см и колонн сечением не более 100 см. Щиты можно выставлять в любом порядке для различных конфигураций здания.
- Высота – от 60 см, но не более 330 см;
- Ширина от 25 см, но не более 240 см;
- Давление, оказываемое на опалубку бетоном – 78,4 кПа;
- Вес 1 м2 щита 52 кг;
- Профильный каркас шириной – 12 см;
- Допустимый прогиб – 1/400;
- Эксплуатационный период палубы – не меньше 80 циклов, основного каркаса – не менее 500 циклов;
Преимущества
- Устойчивость к температурному перепаду и влажности;
- Высокое качество получаемой конструкции;
- Высокая прочность, жесткость и надежность;
- Долговечность (выдерживает более 1000 циклов);
- Хорошая адгезия к поверхности бетона;
- Возможно использовать в любое время года;
Варианты щитов. Также щиты могут быть изготовлены по индивидуальным размерам:
|
Наименование |
Высота, м |
Ширина, м |
Вес, кг |
|
Щиты линейные |
|||
|
Щит линейный 0,40 |
3,0 |
0,40 |
56 |
|
Щит линейный 0,45 |
3,0 |
0,45 |
63 |
|
Щит линейный 0,50 |
3,0 |
0,50 |
71 |
|
Щит линейный 0,55 |
3,0 |
0,55 |
78 |
|
Щит линейный 0,60 |
3,0 |
0,60 |
85 |
|
Щит линейный 0,65 |
3,0 |
0,65 |
92 |
|
Щит линейный 0,70 |
3,0 |
0,70 |
99 |
|
Щит линейный 0,75 |
3,0 |
0,75 |
106 |
|
Щит линейный 0,80 |
3,0 |
0,80 |
113 |
|
Щит линейный 0,85 |
3,0 |
0,85 |
120 |
|
Щит линейный 0,90 |
3,0 |
0,90 |
127 |
|
Щит линейный 1,00 |
3,0 |
1,00 |
147 |
|
Щит линейный 1,10 |
3,0 |
1,10 |
155 |
|
Щит линейный 1,20 |
3,0 |
1,20 |
169 |
|
Щиты угловые наружные |
|||
|
Щит угловой 0,40 |
3,0 |
0,40*0,40 |
|
|
Щит угловой 0,50 |
3,0 |
0,50*0,50 |
|
|
Щит угловой 0,60 |
3,0 |
0,60*0,60 |
|
|
Щиты угловые внутренние |
|||
|
Щит угловой 0,30*0,50 |
3,0 |
0,30*0,50 |
|
|
Щит угловой 0,30*0,30 |
3,0 |
0,30*0,30 |
|
|
Щит угловой 0,40*0,40 |
3,0 |
0,40*0,40 |
|
|
Щит шарнирный |
|||
|
Щит шарнирный 0,10*0,10 |
3,0 |
0,10*0,10 |
|
|
Щит шарнирный 0,30*0,30 |
3,0 |
0,30*0,30 |
|
|
Щит шарнирный 0,50*0,50 |
3,0 |
0,50*0,50 |
|
